一、概述
高壓電氣設備溫度監測點都處于高電壓、大電流、強磁場的環境中，甚**有的監測點還處在密閉的空間中，由于強電磁噪聲和高壓絕緣、空間的限制等問題，通常的溫度測量方法無法解決這些問題而無法使用。我公司自主開發設計的無線式溫度監測系統采用無線電波進行信號傳輸。傳感器安裝在高壓設備上，與接收設備之間無電氣連接，因此該系統從根本上解決了高壓設備接點運行溫度不易實時在線監測的難題。
無線式溫度監測系統具有極高的可靠性和安全性，且價格相對低廉，可直接安裝到每臺高壓開關、母線接頭、戶外刀閘或變壓器上。系統配備標準通訊接口，可聯網運行。通過上位機軟件，可記錄高壓設備實時運行溫度的數據。為高壓設備的維修提供累積數據，實現了高壓設備熱故障預知維修。
二、無線測溫系統結構

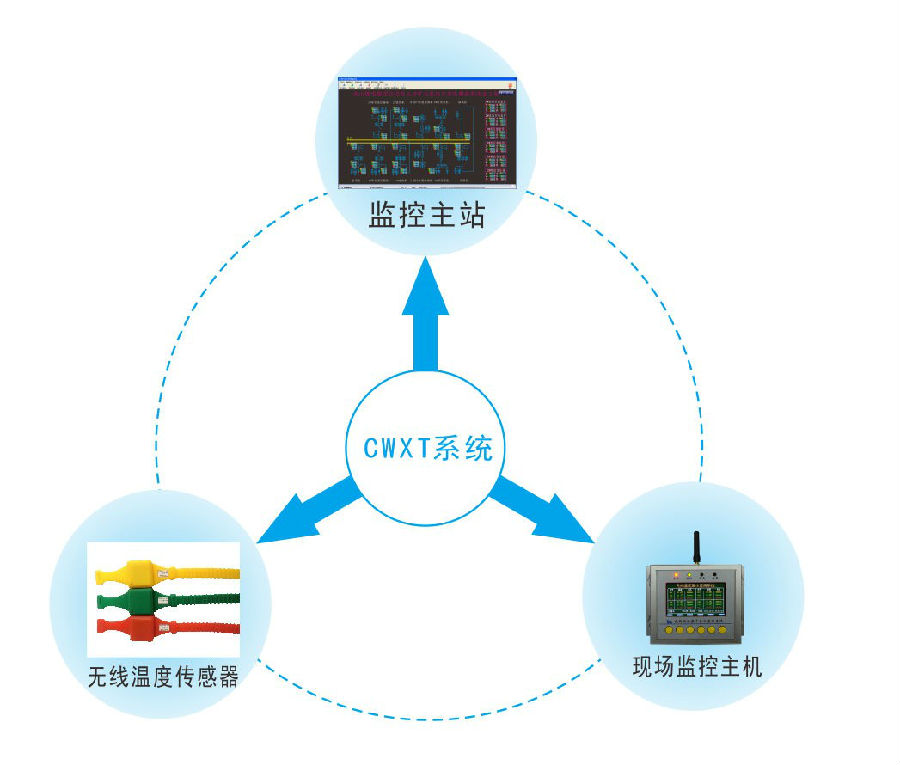

2.1 無線測溫系統結構圖
2.2 無線溫度傳感器
無線溫度傳感器用于測量高壓帶電物體表面或接點處的溫度，如高壓開關柜內的裸露觸點、母線連接處、戶外刀閘及變壓器等的運行溫度。無線溫度傳感器是由溫度傳感器、信號調理放大、邏輯**電路、無線調制接口等組成（如下圖所示）。傳感器將采集到的溫度信號通過無線網絡發送到無線式溫度監測儀。

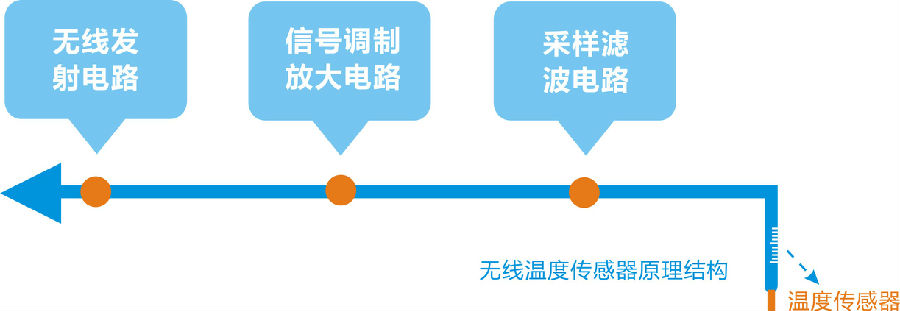

無線溫度傳感器原理結構圖
主要功能
主要功能 | 功能介紹 |
溫度檢測功能 | 實時檢測被測部位的當前溫度 |
供電電壓自檢功能 | 實時檢測傳感器自身的供電電壓值 |
所檢測到的數據全部通過無線上傳到接收主機 | |
