一、概論
該系列開關狀態模擬指示儀根據當前中壓系統開關柜技術發展而開發設計的一種新型的多功能、智能化模擬動態指示裝置。它集一次回路模擬圖、開關狀態、小車工作位置、試驗位置、斷路器位置、接地閘刀位置、彈簧儲能。訂購時只要指定不同的訂貨型號并提供一次方圖即可。
該產品將布局、配套、裝備于一體，既簡化開關柜的面板結構設計，美化開關柜的面板布局，也完善開關狀態的指示功能和安全性能。該系列產品為超薄型結構，裝入深度僅25mm，且從插拔式端子的側面接線，保證不會碰到中門內的斷路器；一般從中門裝入，而且這種安裝方式適用于各種配置的開關柜。
二、技術參數
工作電源：AC/DC 110V AC/DC 220V(可選)
工作電流：<30 mA
使用環境：-10℃～50℃,≤95% RH
存儲環境：-40℃～80℃,≤95% RH
抗電強度：外殼與端子之間≥AC 2000V
絕緣性能：外殼與端子之間≥100MΩ
三、產品外形、安裝尺寸及后面板典型接線方式

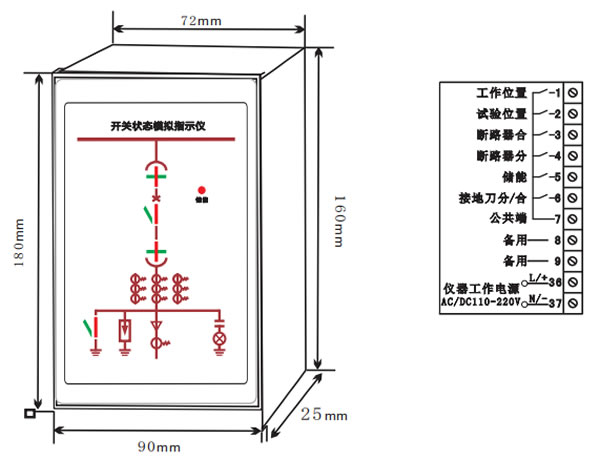

外形及背面接線端子示意圖：

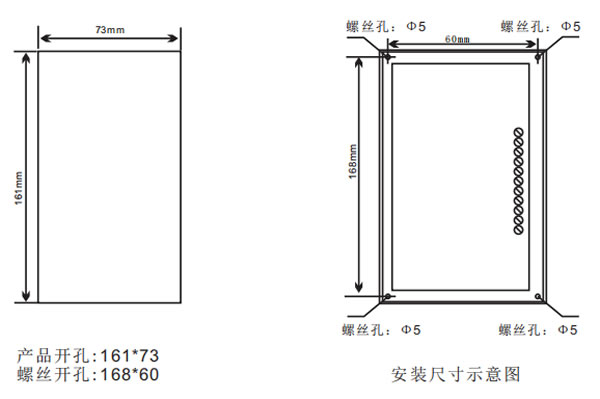

安裝尺寸及開孔尺寸圖：
